Eimerkettenbagger landgestützt

  • Marke:
  • BEYER

Beschreibung:

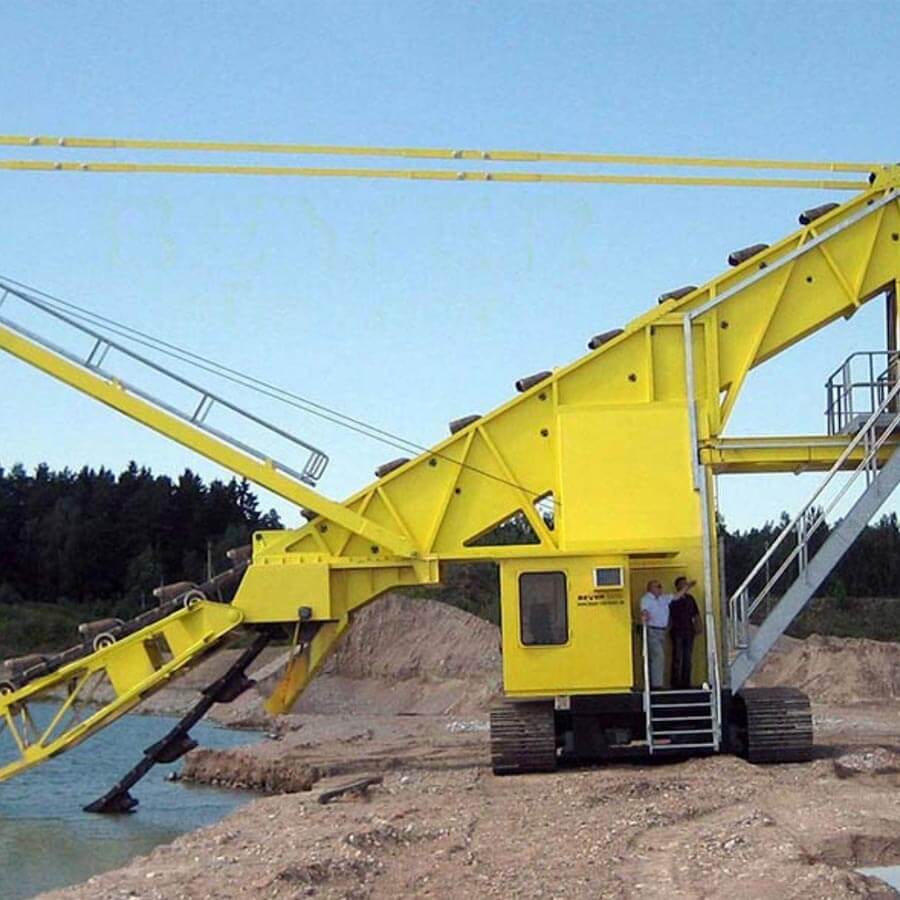

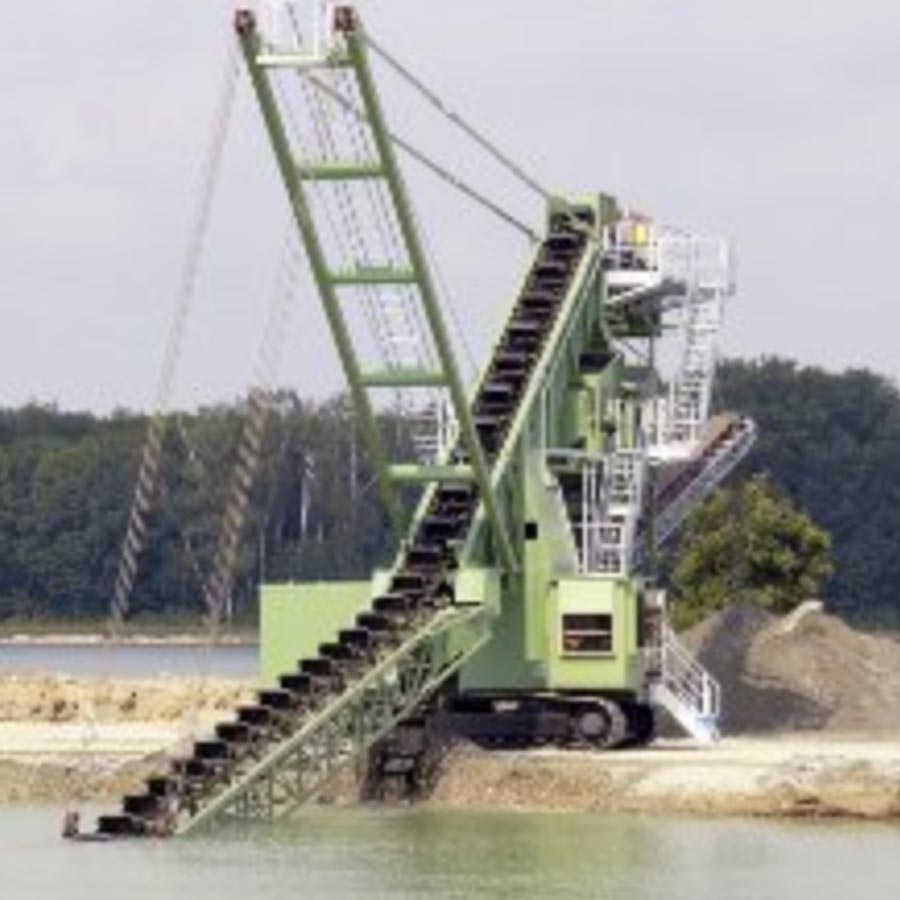

Der landgestützte Eimerkettenbagger bewegt sich während des Abbaus gleichmäßig längs einer Böschung auf Raupen.

Die Baggertiefe wird von der Länge der Eimerleiter, dem Durchhang der Eimerkette, dem Eigengewicht des Baggerwagens sowie dem zulässigen Böschungswinkel vor dem Standplatz begrenzt.

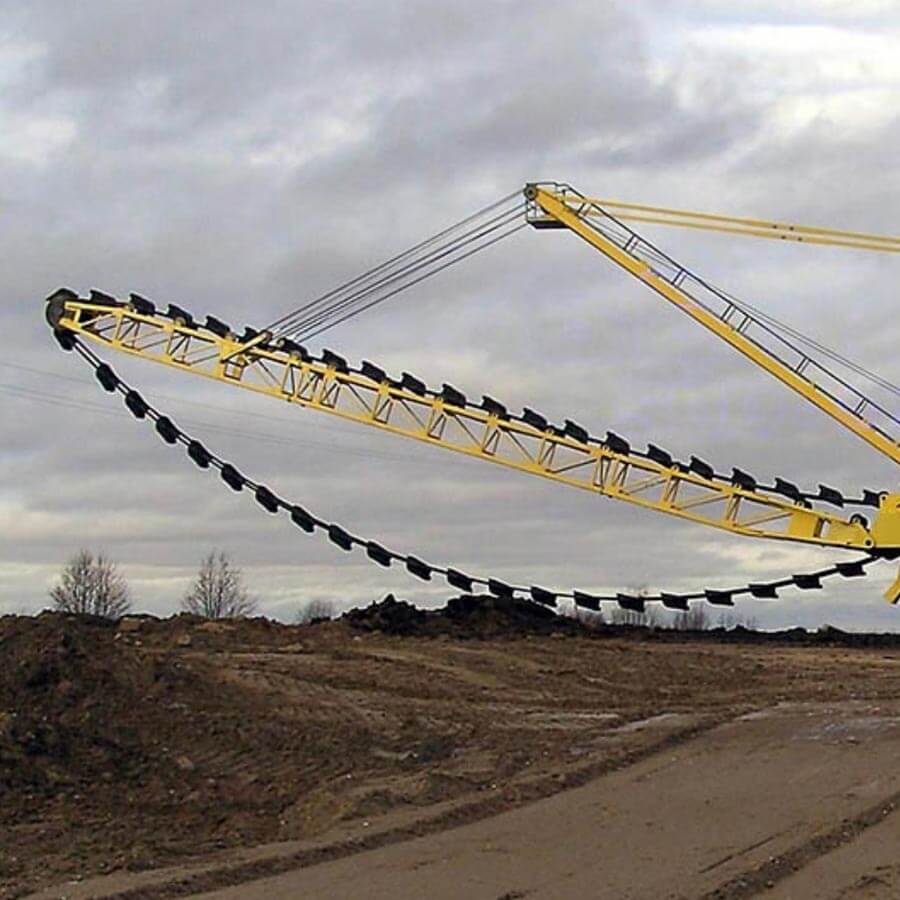

Die nach unten geneigte Eimerleiter dient als Tragkonstruktion, um die sich eine endlose, durchhängende Kette mit aufmontierten Eimern bewegt.

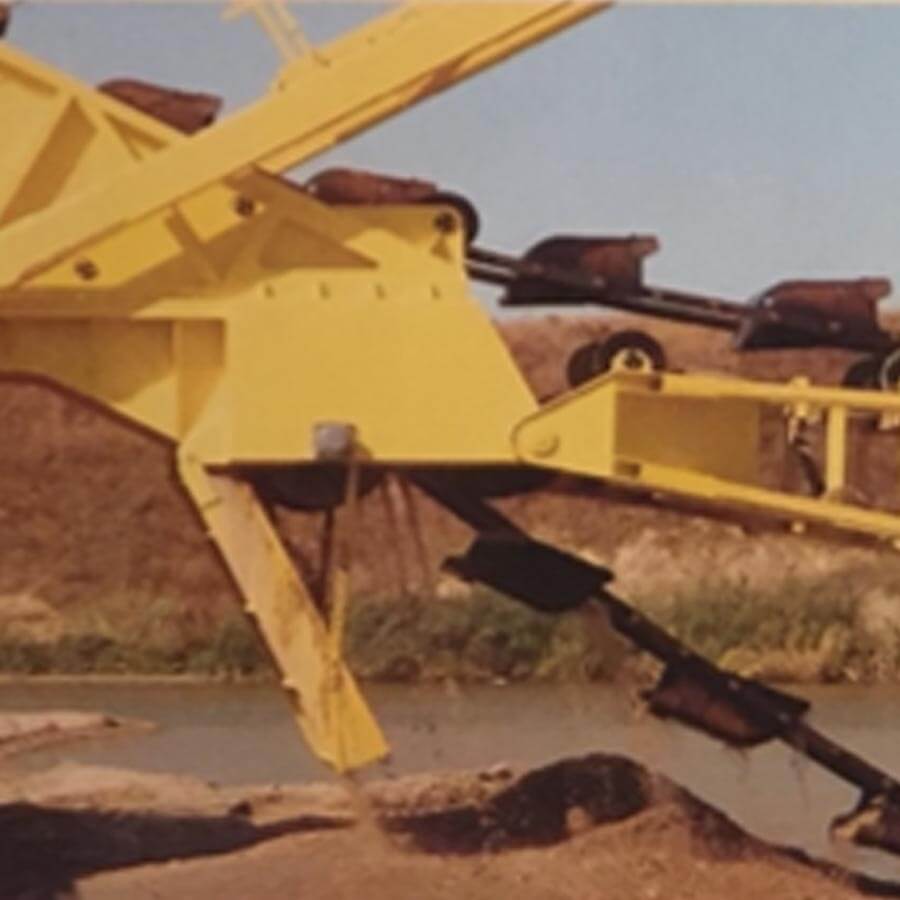

Das Baggergut wird im frei durchhängenden, nicht geführten Untertrum der Eimerkette über die Böschung nach oben geschleppt und zum Abwurf gebracht. Nachdem die Eimer das Wasser verlassen haben erfolgt eine Vor-Entwässerung durch Austreten des Wassers aus den in den Eimern vorgesehenen Entwässerungs-Schlitzen. Bei Erreichen des Abwurfpunktes wird das Material in ein Zwischensilo übergeben. Der Eimerkettenbagger kann zusätzlich mit einer Entwässerungs-Einrichtung ausgerüstet werden.

Die Förderkette ist als Schakenkette ausgeführt.

Es stellen sich Böschungen im Verhältnis 1:3 ein. Daraus ergeben sich realistische Baggertiefen bis 12 m, ohne dass sich der Eimerkettenbagger die eigene Standfläche untergräbt. Abbautiefen bis 14 m sind in Ausnahmefällen möglich.

Zur Ermöglichung eines weiteren Schnittes wird die Fahrspur landeinwärts verlegt.

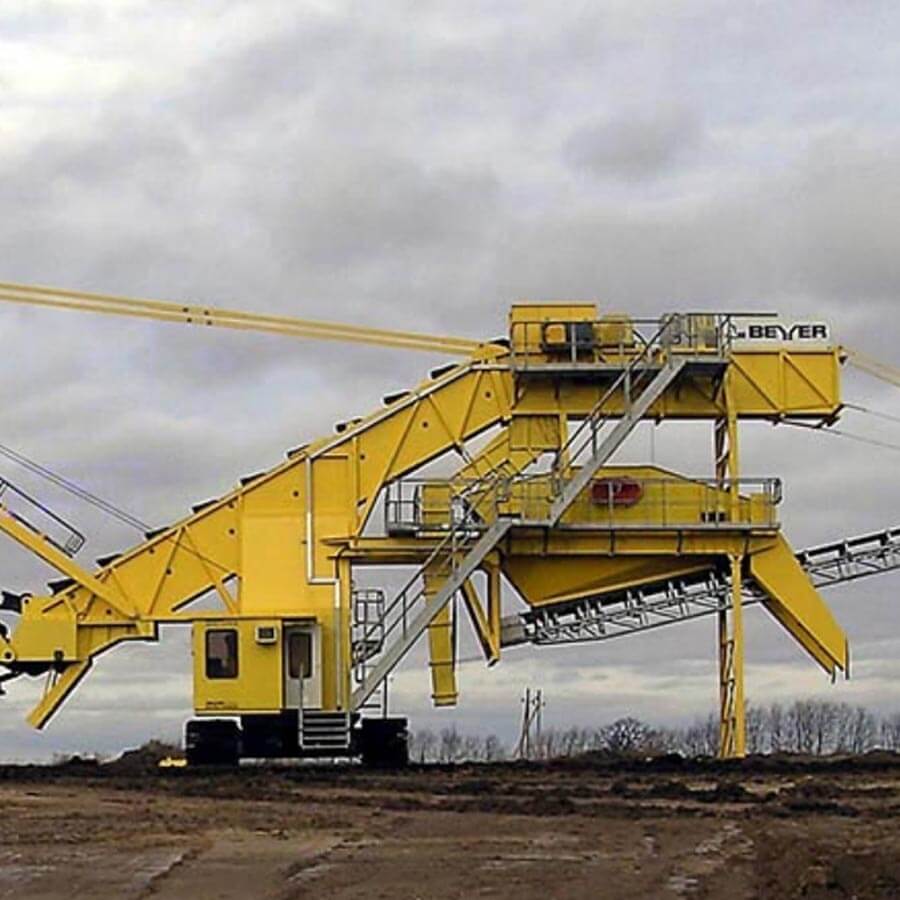

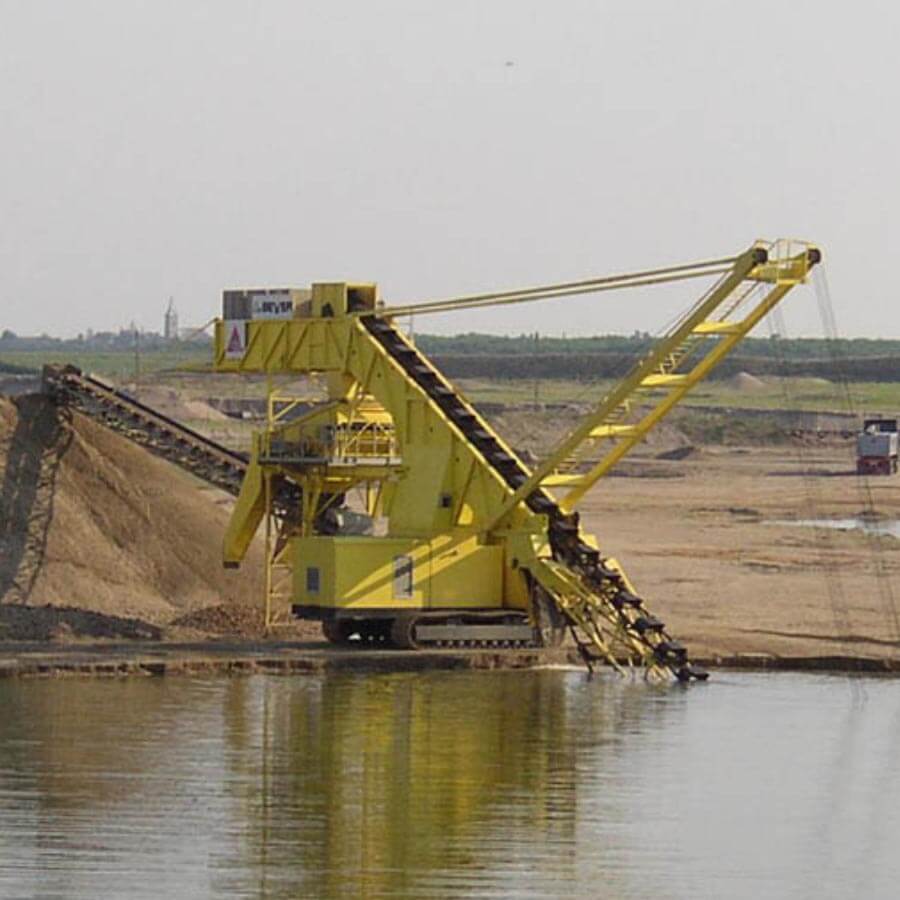

Sofern der Abtransport des Materials nicht auf Halde, sondern über ein stationäres Landband erfolgt, wird die Beschickung dieses Bandes durch ein schwenkbares Förderband vorgenommen, um einen größeren Gewinnungs-Vortrieb ohne ständiges Umsetzen des Landbandes zu ermöglichen.

Der landgestützte Eimerkettenbagger kann nicht zum Vertiefen vorhandener Wasserflächen eingesetzt werden. Aufgrund seiner stabilen Kettenführung kann er jedoch auch in fließenden Gewässern eingesetzt werden.

Daten
Bagger-
Typ
Eimervolumen in Liter Eimerschütt-
zahl in 1/min
Gewinnungs-
leistung in t/h
Leistung Eimerkette in kW
E2l 80 10-30 170 37
E3l 125 10-30 250 55
E4l 175 10-30 370 75
