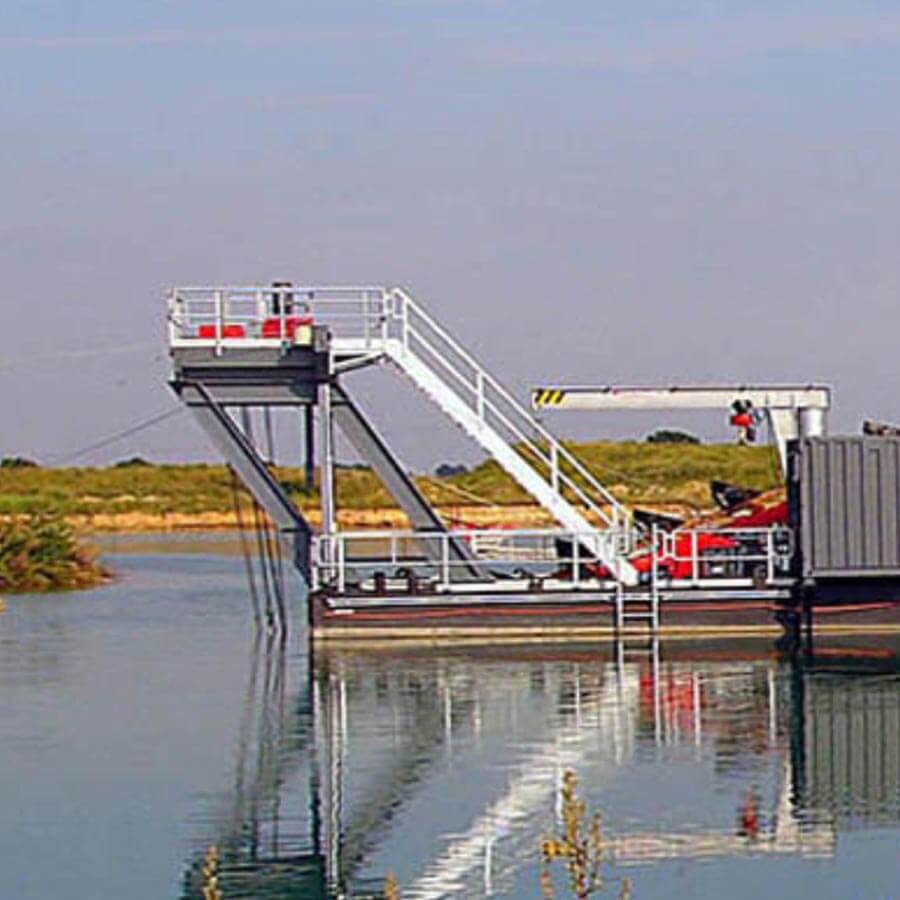

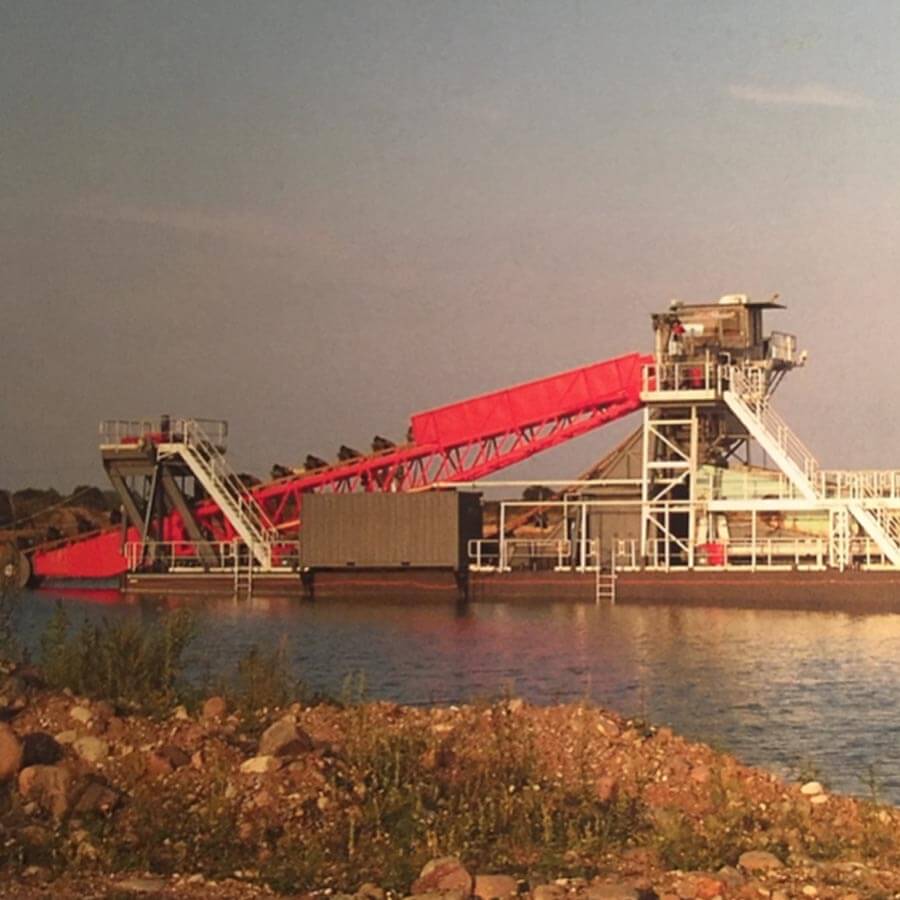

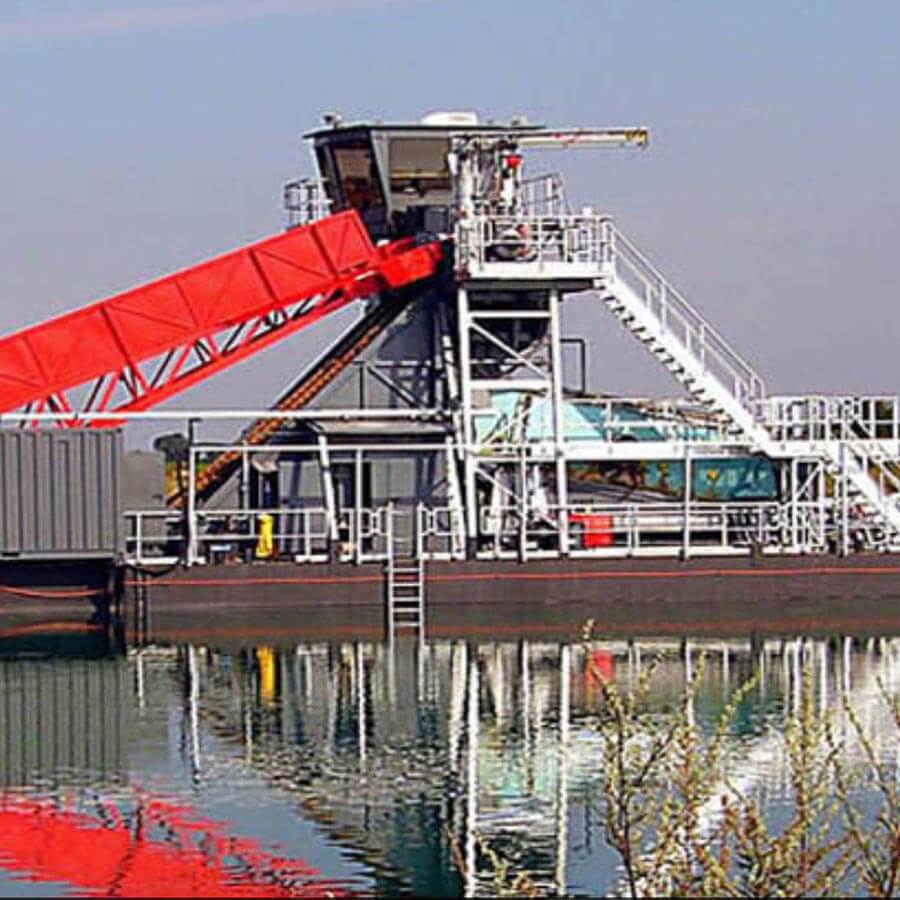

Der schwimmende Eimerkettenbagger kann sich längs, quer und schwenkend bewegen, jedoch nur vorwärtsbewegend arbeiten.
Die nach unten geneigte Eimerleiter dient als Tragkonstruktion, um die sich eine endlose, durchhängende Kette mit aufmontierten Eimern bewegt.

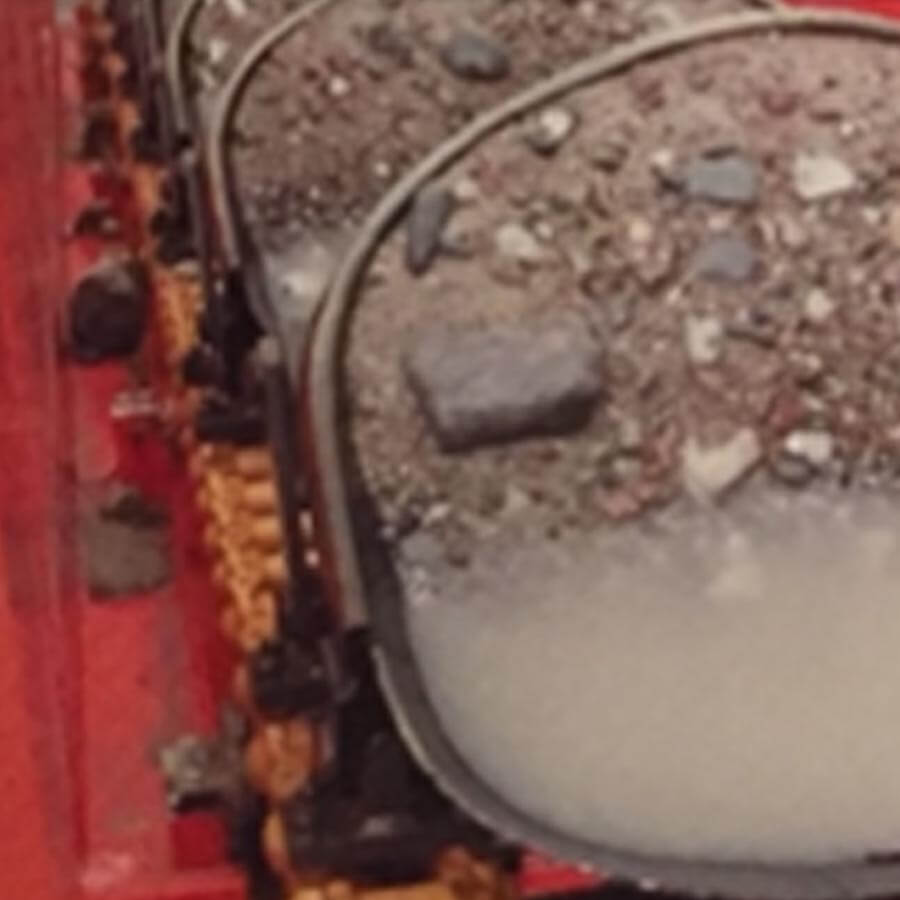

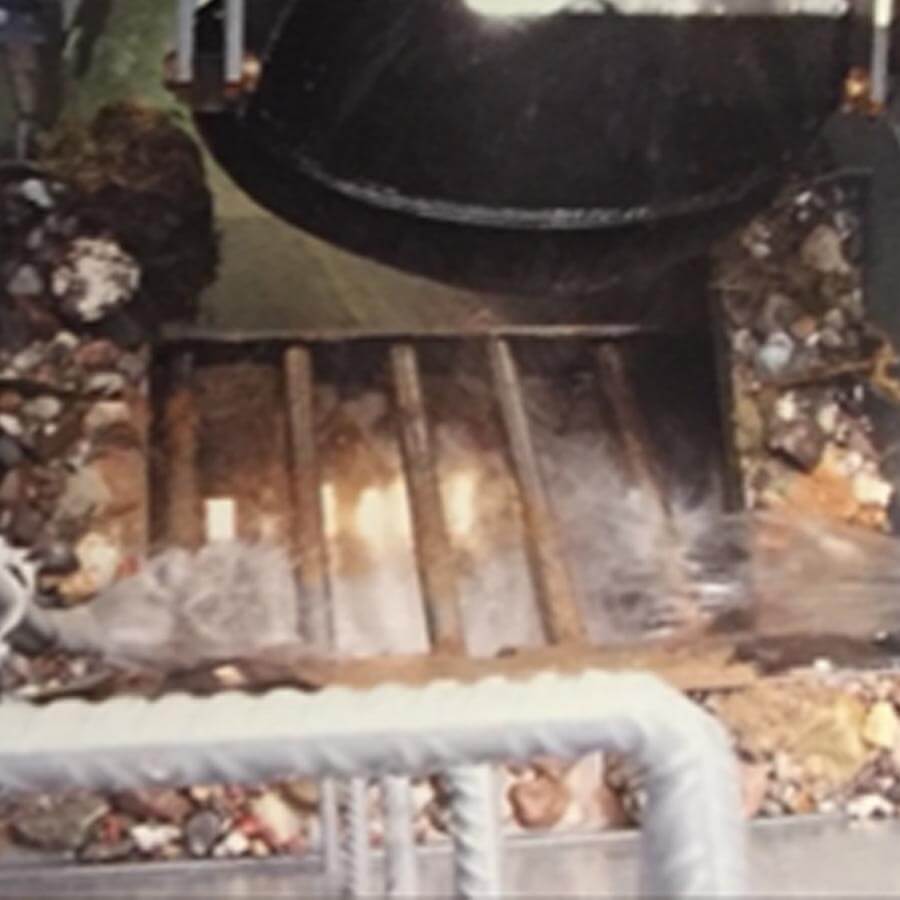

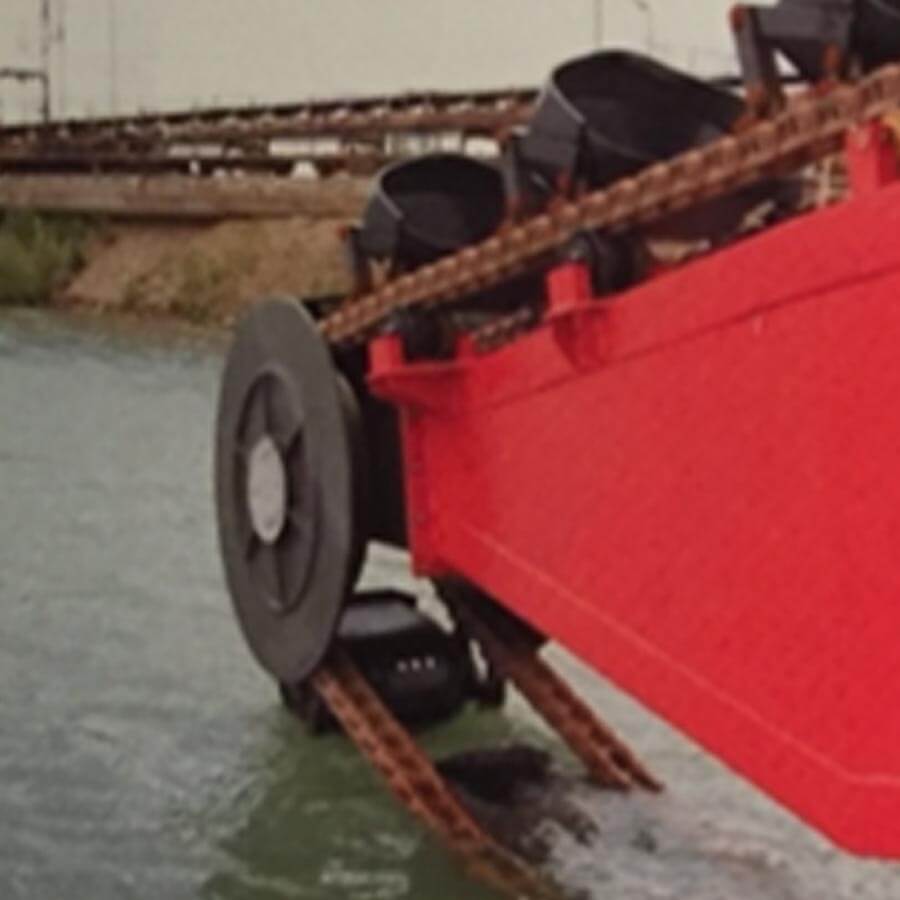

Das Baggergut wird während des Umschlags der Eimer am unteren Umlenkturas geschöpft, im Obertrum der Eimerkette aus dem Wasser transportiert und zum Abwurf gebracht. Das Untertrum ist frei durchhängend und nicht geführt. Nachdem die Eimer das Wasser verlassen haben, erfolgt eine Vor-Entwässerung durch Austreten des Wassers aus den in den Eimern vorgesehenen Entwässerungs-Schlitzen. Entsprechend dem Weitertransport-System kann der Eimerleiter eine Schurre, eine Entwässerungs-Einrichtung oder ein Pumpbehälter nachgeschaltet werden.

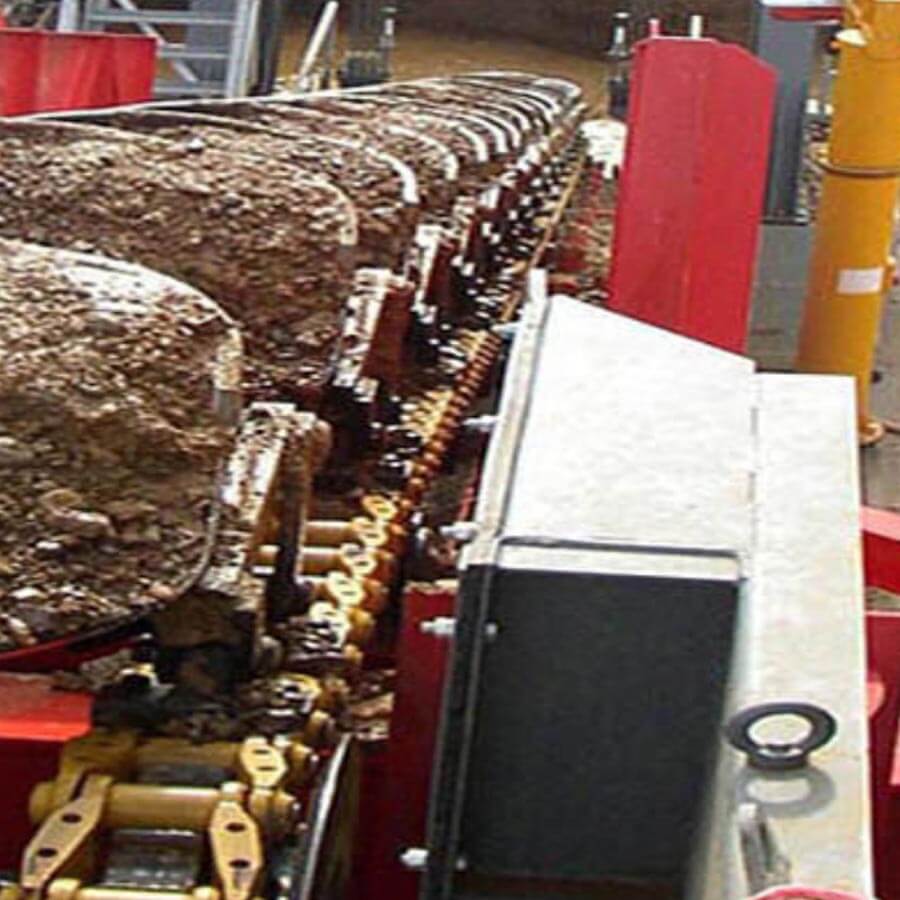

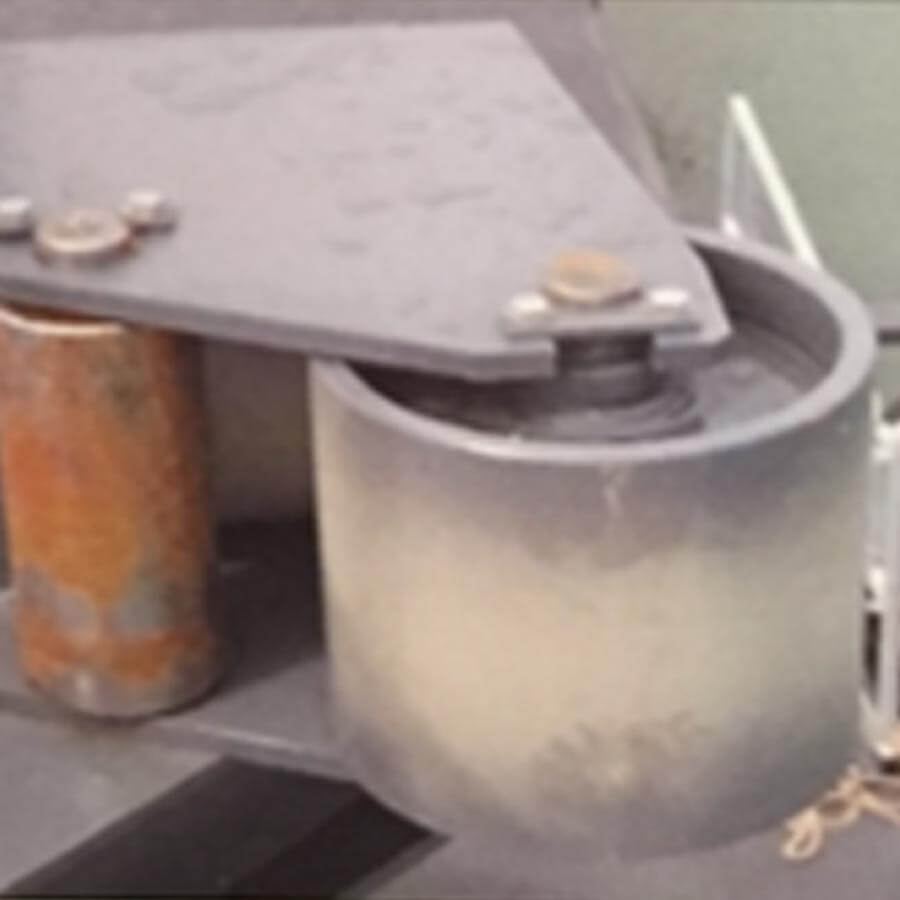

Die Förderkette aus der Traktortechnik ist seitenstabil und langlebig.
Die Baggertiefe wird von der Länge der Eimerleiter begrenzt. Realistische Baggertiefen liegen derzeit bei 21 m, in Ausnahmefällen bis zu 24 m.

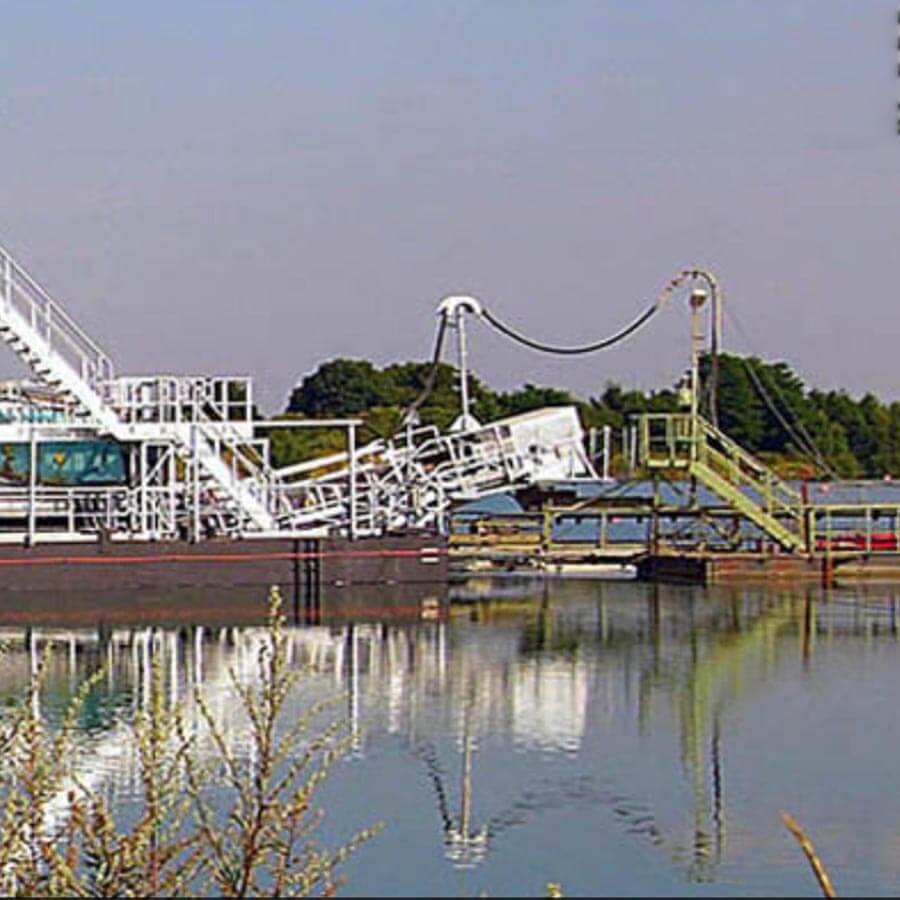

Der schwimmende Eimerkettenbagger kann auch zum Vertiefen vorhandener Wasserflächen eingesetzt werden.
Aufgrund seiner stabilen Kettenführung kann der schwimmende Eimerkettenbagger auch in fließenden Gewässern eingesetzt werden.

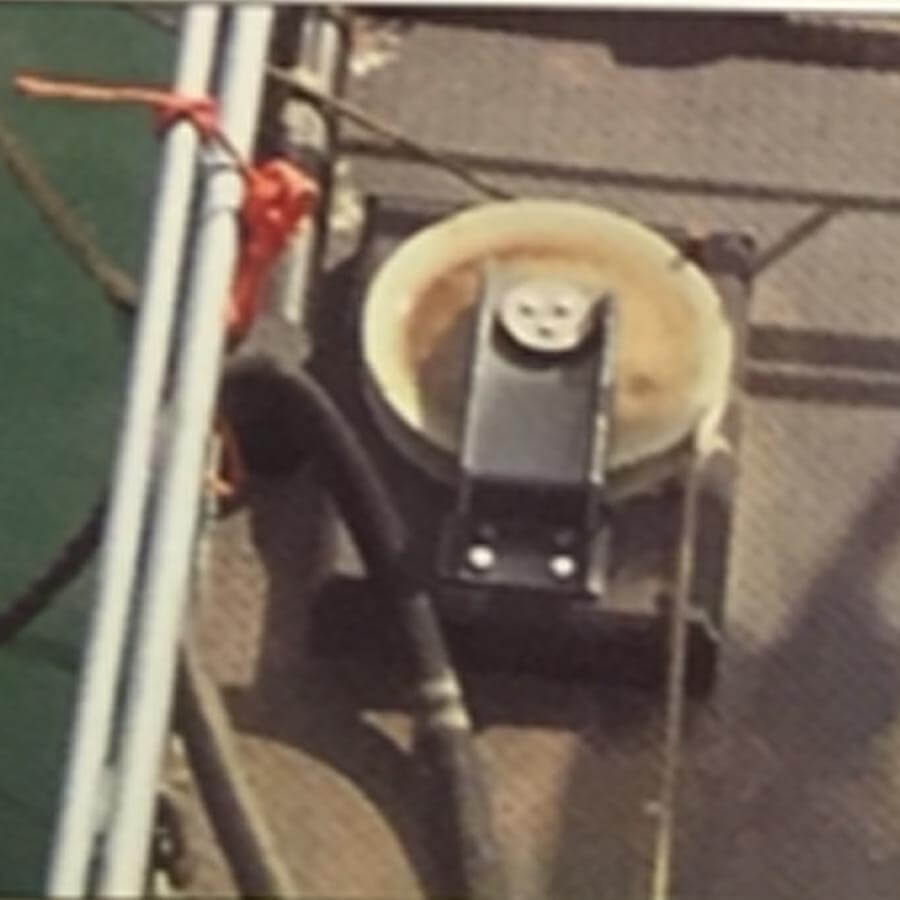

Die Positionierung des Eimerkettenbaggers auf See wird mit Hilfe von Verholwinden vorgenommen.
Bagger-
Typ |
Eimervolumen in Liter | Eimerschütt- zahl in 1/min |
Gewinnungs- leistung in t/h |
Leistung Eimerkette in kW |
E1s | 125 | 8-30 | 250 | 55/75 |
E2s | 175 | 8-30 | 350 | 75/110 |
E3s | 250 | 8-30 | 550 | 90/130 |
